详细介绍
产品特点
· 高刚性机身，机身变形量小，模具使用寿命大幅度提升。
· 低噪音、低震动、下料剪断噪音小。
· 行程次数变频可调。
· 液压过载保护装置，过载自动紧急停车，保护冲床和模具安全。
· 左右偏心负荷强。
· 固锁式六面长导路，精度高。
· 人机界面，操作便利。
规格参数
| 型式 | APE-110 | APE-160 | APE-200 | APE-250 | APE-300 | APE-400 | APE-500 | APE-600 | |||||||||
| S型 | H型 | S型 | H型 | S型 | H型 | S型 | H型 | S型 | H型 | S型 | H型 | S型 | H型 | S型 | H型 | ||
| 吨数 | Ton | 110 | 160 | 200 | 250 | 300 | 400 | 500 | 600 | ||||||||
| 冲力发生位置 | mm | 5 | 3 | 6 | 3 | 6 | 3 | 7 | 3 | 7 | 3 | 7 | 3 | 10 | 12 | ||
| 行程长 | mm | 180 | 110 | 180 | 130 | 250 | 150 | 280 | 170 | 300 | 170 | 300 | 170 | 350 | 300 | 350 | 300 |
| 每分钟行程数 | s.p.m | 35-65 | 50-110 | 30-55 | 40-85 | 20-50 | 35-70 | 20-40 | 30-60 | 20-35 | 30-50 | 20-35 | 20-40 | 15-25 | 20-35 | 15-25 | 20-30 |
| 最大闭合高度 | mm | 400 | 435 | 450 | 400 | 500 | 450 | 550 | 450 | 550 | 450 | 550 | 450 | 600 | 550 | 700 | 600 |
| 滑块调整量 | mm | 100 | 100 | 120 | 120 | 120 | 120 | 120 | 150 | ||||||||
| 上工作台尺寸 | mm | 1400x500x70 | 1600x650 | 1850x750 | 2100x900 | 2100x900 | 2800×1000 | 2900×1000 | 3100x1100 | ||||||||
| 下工作台尺寸 | mm | 1600x650x130 | 1800x760 | 2100x940 | 2500x1000 | 2500x1000 | 3200x1000 | 3300×1200 | 3500x1200 | ||||||||
| 侧向开口 | mm | 700x450 | 700x450 | 900x600 | 900x600 | 900x600 | 900x600 | 1000×750 | 1100x750 | ||||||||
| 主电动机 | kwxp | 11x4 | 15x4 | 18.5x4 | 22x4 | 30x4 | 30x4 | 45x4 | 55x4 | ||||||||
| 滑块调整机构 | kwxp | 1x4 | 1x4 | 2x4 | 2x4 | 2x4 | 2x4 | 3.7x4 | 5x4 | ||||||||
| 使用空气压力 | kg/cm² | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | ||||||||
| 冲床精度 | GB/JIS一级 | GB/JIS一级 | GB/JIS一级 | GB/JIS一级 | GB/JIS一级 | GB/JIS一级 | GB/JIS一级 | GB/JIS一级 | |||||||||
| 最大上模重量 | kg | 1000 | 1200 | 1500 | 2000 | 2000 | 3200 | 4000 | 6000 | ||||||||
| 模垫能力 | Ton | 3.6x2 | 6.3x2 | 10x2 | 14x2 | 14x2 | 14x2 | 14x2 | 14x2 | ||||||||

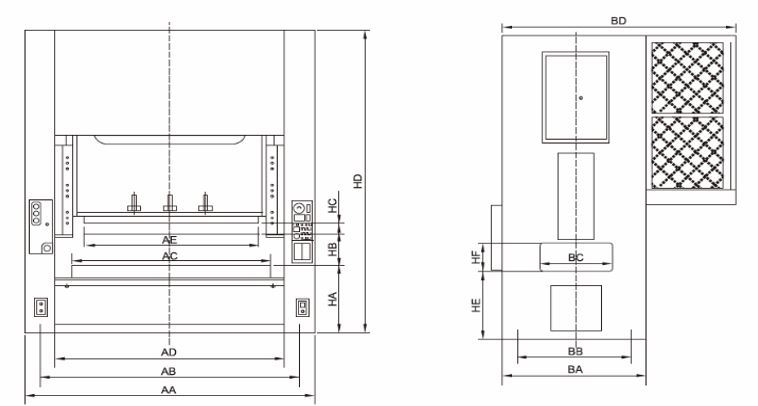

| 型式 | APE-160 | APE-200 | APE-250 | APE-300 | APE-400 | |||||
| S型 | H型 | S型 | H型 | S型 | H型 | S型 | H型 | S型 | H型 | |
| AA | 2590 | 3000 | 3700 | 3700 | 4100 | |||||
| AB | 2240 | 2700 | 3350 | 3350 | 3750 | |||||
| AC | 1800 | 2200 | 2500 | 2500 | 3200 | |||||
| AD | 1880 | 2290 | 2800 | 2800 | 3300 | |||||
| AE | 1600 | 1850 | 2100 | 2100 | 3100 | |||||
| BA | 1400 | 1750 | 1800 | 1800 | 2100 | |||||
| BB | 1200 | 1550 | 1450 | 1450 | 1940 | |||||
| BC | 700 | 900 | 900 | 900 | 900 | |||||
| BD | 2150 | 2500 | 2950 | 2950 | 3129 | |||||
| HA | 800 | 900 | 1000 | 1000 | 1200 | |||||
| HB | 450 | 400 | 500 | 450 | 550 | 450 | 550 | 450 | 550 | 450 |
| HC | 180 | 130 | 250 | 150 | 280 | 170 | 300 | 170 | 300 | 170 |
| HD | 3400 | 3300 | 3750 | 3600 | 4250 | 4040 | 4400 | 4170 | 5195 | 4965 |
| HE | 900 | 900 | 1000 | 1000 | 1150 | |||||
| HF | 450 | 600 | 600 | 600 | 600 | |||||
详细配置
| 标准附属品 | 选择性附属品 |
| 变频器 | |
| 触摸屏 | |
| 预裁计数器 | |
| 预断计数器 | |
| 电子凸轮 | 气压模垫装置 |
| 油压式过载保护装置 | 脚暗开关 |
| 电动式滑块调整装置 | 快速换模装置(举模器、夹模器或移模臂) |
| 电动式模高指示器 | 滑块上部打料装置 |
| 电动式黄油润滑装置 | 模具照明装置 |
| 滑块及模具平衡装置 | 防震脚 |
| 曲轴角度指示器 | 光电保护装置 |
| 计数器 | 送料机(空气、机械及NC各类) |
| 空气源接头 | 料架 |
| 二度落保护装置 | 矫平机 |
| 误送检测装置 | 机械手 |
| 电源插座 | |
| 维护工具及工具箱 | |
| 使用说明书 |
