详细介绍
产品特点
· 一般适合于中型，连续模或单工程薄钢板零件之下料、冲孔、折曲、成型工作，可单冲、连续模、机械手连线或是加传送系统的作业。
· 高钢性机架，可承受较大之偏心负荷。
· 精密传动机构，确保冲床长期精度。
· 多功能之设计，可搭配各种自动化装置。
· 完整之人机保护装置，符合安全冲床标准。
规格参数
| 型式 | APC-110 | APC-160 | APC-200 | APC-250 | APC-315 | ||||||
| V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 | ||
| 吨数 | Ton | 110 | 160 | 200 | 250 | 315 | |||||
| 能力发生点 | mm | 5 | 3 | 6 | 3 | 6 | 3 | 7 | 3.5 | 8 | 4 |
| 行程长 | mm | 180 | 110 | 200 | 130 | 250 | 150 | 280 | 170 | 280 | 170 |
| 行程数 | s.q.m | 35-65 | 50-100 | 30-55 | 40-85 | 25-45 | 35-70 | 20-35 | 30-60 | 20-35 | 30-60 |
| 最大模高 | mm | 400 | 435 | 450 | 485 | 500 | 550 | 550 | 605 | 550 | 605 |
| 滑块调整量 | mm | 100 | 100 | 120 | 120 | 120 | |||||
| 上工作台尺寸 | mm | 1400×500×70 | 1600×550×70 | 1850×650×95 | 2100×700×95 | 2100×700×95 | |||||
| 下工作台尺寸 | mm | 1800×650×130 | 2000×760×150 | 2400×840×170 | 2700×900×170 | 2700×900×170 | |||||
| 主马达 | KwxP | VS11×4 | VS15×4 | VS18.5×4 | VS22×4 | VS30×4 | |||||
| 冲床重量 | Ton | 14.2 | 20 | 27.5 | 45.5 | 47 | |||||
| 供给气压 | kg/cm² | 5 | 5 | 5 | 5 | 5 | |||||
| 精度 | JIS(CIS)一级 | ||||||||||
| 模垫型式 | 二板双缸 | ||||||||||
| 模垫能力 | Ton | 3.6×2 | 6.3×2 | 10×2 | 14×2 | 14×2 | |||||
| 模垫行程 | mm | 70 | 70 | 80 | 100 | 100 | |||||
| 模垫顶板面积 | mm | 350×235×2组 | 410×260×2组 | 540×350×2组 | 640×470×2组 | 640×470×2组 | |||||

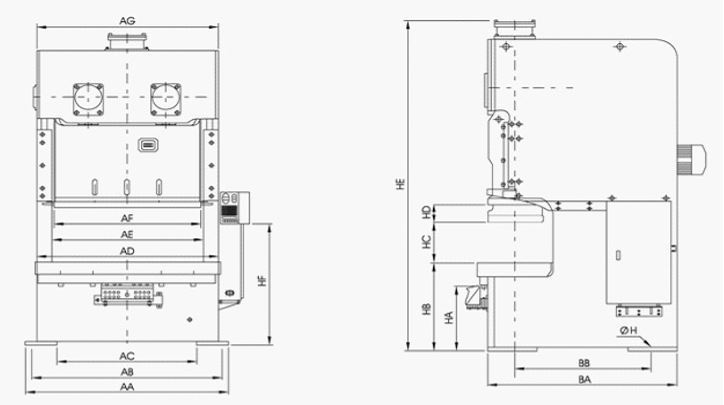

| 规格 | APC-110 | APC-160 | APC-200 | APC-250 | APC-315 | |||||
| 型式 | V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 |
| AA | 2000 | 2200 | 2620 | 3000 | 3000 | |||||
| AB | 1900 | 2080 | 2460 | 2800 | 2800 | |||||
| AC | 1360 | 1520 | 1820 | 2200 | 2200 | |||||
| AD | 1800 | 2000 | 2400 | 2700 | 2700 | |||||
| AE | 1510 | 1660 | 1990 | 2220 | 2220 | |||||
| AF | 1400 | 1600 | 1850 | 2100 | 2100 | |||||
| AG | 1780 | 1980 | 2320 | 2590 | 2590 | |||||
| BA | 1745 | 1940 | 2235 | 2545 | 2545 | |||||
| BB | 1295 | 1380 | 1885 | 2195 | 2195 | |||||
| BC | 650 | 760 | 840 | 900 | 900 | |||||
| BD | 330 | 385 | 425 | 455 | 455 | |||||
| BE | 500 | 550 | 650 | 700 | 700 | |||||
| HA | 630 | 730 | 790 | 820 | 820 | |||||
| HB | 830 | 865 | 990 | 1025 | 1070 | 1120 | 1100 | 1155 | 1100 | 1155 |
| HC | 400 | 450 | 500 | 550 | 550 | |||||
| HD | 180 | 110 | 200 | 130 | 250 | 150 | 280 | 170 | 280 | 170 |
| HE | 3059 | 3709 | 3849 | 4304 | 4500 | |||||
| HF | 1240 | 1440 | 1570 | 1680 | 1680 | |||||
| ch | 035 | 047 | 054 | 54 | 054 | |||||
详细配置
| 标准附属品 | 选择性附属品 |
| 变频器 | |
| 触摸屏 | |
| 预裁计数器 | |
| 预断计数器 | |
| 电子凸轮 | 气压模垫装置 |
| 油压式过载保护装置 | 脚踏开关 |
| 电动式滑块调整装置 | 快速换模装置(举模器、夹模器或移模臂) |
| 电动式黄油润滑装置 | 滑块上部打料装置 |
| 滑块及模具平衡装置 | 模具照明装置 |
| 曲轴角度指示器 | 防震脚 |
| 计数器 | 光电保护装置 |
| 空气源接头 | 送料机(空气、机械及NC各类) |
| 二度落保护装置 | 料架 |
| 误送检测装置 | 矫平机 |
| 电源插座 | 机械手 |
| 维护工具及工具箱 | |
| 使用说明书 |
