详细介绍
产品特点
· 闭式箱体焊接机身,刚性好
· 台板、滑块面积大,立柱间距离大,易于操作
· 高刚性铸铁滑块,吸震性好
· 滑块八面滚针导向,导向精度高
· 连杆螺纹油压锁紧,确保下死点精度
· 集中自动润滑系统,方便、精确供油,确保机床顺利运行
· 旋转编码器控制,人机界面,操作方便
规格参数

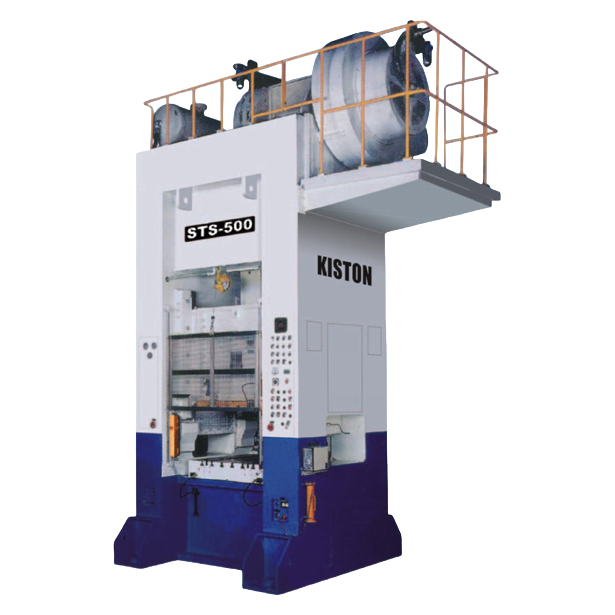

型式 | STS-200 | STS-250 | STS-300 | STS-360 | STS-500 | STS-600 | |||||||
吨数 | ton | 200 | 200 | 250 | 250 | 300 | 300 | 360 | 360 | 500 | 500 | 600 | 600 |
能力发生点 | mm | 4 | 7 | 4 | 7 | 9 | 7 | 8 | 9 | 13 | 7 | 7 | 13 |
行程长 | mm | 40 | 250 | 40 | 250 | 300 | 250 | 250 | 300 | 300 | 300 | 300 | 350 |
每分钟行程数 | s.p.m | 60-130 | 20-40 | 50-110 | 20-40 | 20-35 | 20-35 | 20-35 | 15-30 | 10月25日 | 15-30 | 15-25 | 15-20 |
最大模高 | mm | 350 | 550 | 380 | 550 | 650 | 550 | 550 | 600 | 700 | 650 | 650 | 700 |
最大上模重量 | Kg | 1000 | 1200 | 800 | 800 | 1500 | 1500 | 1000 | 1500 | 1500 | 1500 | 1500 | 1500 |
滑块调整量 | mm | 100 | 150 | 100 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 |
上工作台尺寸 | mm | 800x800 | 900x800 | 800x800 | 800x800 | 1000x900 | 1000x900 | 900x900 | 1000x900 | 1200x1200 | 1100x1000 | 1200x1200 | 1200x1200 |
下工作台尺寸 | mm | 900x900 | 1000x900 | 900x900 | 900x900 | 1100x1000 | 1100x1000 | 1000x1000 | 1100x1000 | 1300x1100 | 1200x1100 | 1300x1200 | 1300x1200 |
台盘厚度 | mm | 170 | 170 | 180 | 180 | 200 | 200 | 200 | 200 | 220 | 220 | 240 | 240 |
侧向开口 | mm | 400x400 | 300x400 | 400x300 | 350x300 | 400x500 | 400x500 | 400x500 | 400x500 | 500x650 | 450x600 | 500x650 | 500x650 |
工作面高度 | mm | 850 | 750 | 1060 | 1060 | 750 | 850 | 900 | 950 | 800 | 800 | 700 | 700 |
工作能量 | KwxP | 800 | 1500 | 1000 | 2000 | 3000 | 2500 | 3000 | 3500 | 7000 | 3800 | 5000 | 8000 |
主马达 | HpxP | VS.40x4 | VS.40x4 | VS.40x4 | VS.40x4 | VS.40x4 | VS.40x4 | VS.50x4 | VS.50x4 | VS.60x4 | VS.60x4 | VS.60x4 | VS.60x4 |
滑块调整马达 | KwxP | 2x4 | 2x4 | 2x4 | 2x4 | 2x4 | 2x4 | 2x4 | 2x4 | 3x4 | 3x4 | 3x4 | 3x4 |
台身机构 | 一体式 one piece frame | 三体式 tie rod type |
详细配置
标准附属品 | 选择性附属品 |
油压过载负荷保护装置 | 模垫 |
电动滑块调整装置 | 滑块上部顶料装置 |
数字式模高指示器(单位:0.1MM) | 模具照明灯 |
滑块及模具平衡装置 | 主马达逆转装置 |
旋转凸轮开关 | 3位数裁断计数器 |
曲轴角度指示器 | 光电安全装置 |
循环集中式润滑给油装置 | 安全挡块及安全插销 |
电磁式行程计数器 | 预调计数器(6位数) |
可程控制器 | 荷重检知装置 |
空气吹料接头 | 误送检知装置 |
空气源接头 | 变频器 |
移动式T型操作台 | 基础螺丝及基础板、防震装置 |
独立式电器控制箱 | 安全架及安全梯 |
维护工具及工具箱 | 电源插头 |
快速换模装置 |
