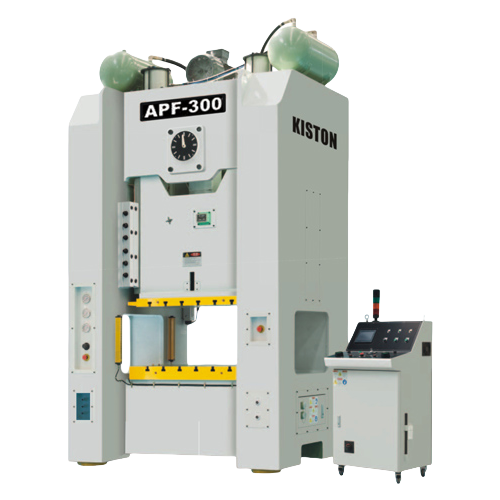

详细介绍
产品特点
· 闭式整体焊接机身，消除了开式压力机角度变形的现象。
· 滑块八面导向，导轨长且精度高，运行平稳且精度高。
· 干式气动摩擦离合器，低噪音，维护方便。
· 液压过载保护装置，过载自动紧急停车，保护冲床和模具安全，使用方便。
· 自动润滑系统，具有油路报警系功能，确保机床顺利运行。
· 装模高度自动调节，数字显示，调模方便。
· 安全PLC电气集中控制，具有急停、寸动、单次、连续操作规范。
· 可选配传动输出轴、自动送料、气垫等装置。
规格参数
| 型式 | APF-110 | APF-160 | APF-200 | APF-260 | APF-300 | APF-400 | APF-500 | APF-600 | ||||||||
| V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 | V型 | V型 | |||
| 吨数 | ton | 110 | 160 | 200 | 260 | 300 | 400 | 500 | 600 | |||||||
| 能力发生点 | mm | 6 | 3 | 6 | 3 | 6 | 3 | 7 | 3.5 | 7 | 3.5 | 9 | 4.5 | 10 | 13 | |
| 行程长 | mm | 180 | 80 | 200 | 90 | 200 | 100 | 250 | 150 | 300 | 170 | 300 | 200 | 250 | 250 | |
| 每分钟行程数 | 变速 | s.p.m | 30-60 | 60-90 | 20-50 | 40-70 | 20-50 | 50-70 | 20-40 | 40-50 | 20-40 | 35-50 | 15-25 | 20-35 | 20-30 | 15-20 |
| 定速 | S.P.m | 50 | 35 | 35 | 30 | 30 | 20 | 30 | 20 | |||||||
| 最大模高 | mm | 360 | 410 | 460 | 510 | 460 | 510 | 500 | 550 | 550 | 615 | 550 | 600 | 500 | 550 | |
| 滑块调整量 | mm | 80 | 100 | 110 | 120 | 120 | 150 | 120 | 120 | |||||||
| 上工作台尺寸 | mm | 1000x550x70 | 1100x600x90 | 1200x650x90 | 1300x700x100 | 1400x800x110 | 1500x850x110 | 1400x800 | 1400x1200 | |||||||
| 下工作台尺寸 | mm | 1100x600x110 | 1200x800x140 | 1300x820x160 | 1400x840x180 | 1500x950x200 | 1600x1000x200 | 1500x1000 | 1700x1300 | |||||||
| 侧向开口 | mm | 700x500 | 850x600 | 880x650 | 900x700 | 1000x750 | 1000x750 | 900x800 | 1000x900 | |||||||
| 模柄孔 | mm | Ø65 | Ø65 | Ø65 | Ø65 | Ø65 | Ø65 | Ø65 | Ø65 | |||||||
| 主马达 | kwxp | 11x4 | 15x4 | 18x4 | 22x4 | 30x4 | 40x4 | 55x4 | 75x4 | |||||||
| 滑块调整电机 | HPxP | 0.4x4 | 0.75x4 | 0.75x4 | 1.5x4 | 1.5x4 | 2.2x4 | 3x4 | 3x4 | |||||||
| 使用空气压力 | kg/cm² | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |||||||
| 冲床精度 | GB(JIS)一级 | GB(JIS)一级 | ||||||||||||||
详细配置
| 标准附属品 | 选择性附属品 |
| 变频器 | |
| 触摸屏 | |
| 预裁计数器 | |
| 预断计数器 | 气压模垫装置 |
| 电子凸轮 | 脚踏开关 |
| 油压式过载保护装置 | 快速换模装置(举模器、夹模器或移模臂) |
| 电动式滑块调整装置 | 滑块上部打料装置 |
| 电动式模高指示器 | 模具照明装置 |
| 电动式黄油润滑装置 | 防震脚 |
| 滑块及模具平衡装置 | 光电保护装置 |
| 曲轴角度指示器 | 送料机(空气、机械及NC各类) |
| 计数器 | 料架 |
| 空气源接头 | 矫平机 |
| 二度落保护装置 | 机械手 |
| 误送检测装置 | |
| 电源插座 | |
| 维护工具及工具箱 | |
| 使用说明书 |
