详细介绍
产品特点
机械结构
· 采用高强度球墨铸铁而成的,经压力消除,可降低工作震动和噪音,提高模具寿命,确保长期精度。
· 机构设计采用工程分析(FEA)电脑有限元素分析法,因此对结构之强度及综合变形量,得以确保最佳的分析及设计。
· 高刚性三节式机身之连结,使用油压紧固方式,应用油压动力,将机架结构预压结合功能,减少机身之变形与震动。
低震动、噪音大幅降低
· 优异的动态平衡设计,使高速冲压时震动与噪音降到最低,并可确保模具寿命有效延长。
精密主轴-曲轴
· 曲轴采用洛钼合金铜,经过热处理,采用意大利机床研磨等精密加工。
高精度、高稳定性
· 强力灵敏之分离式离合器及刹车器,确保定位精度,操作安全性最佳,运转灵活。
油温润滑控制系统
· 本机采用强制循环给油方式,带油温调节装置润滑、冷却控制系统,可抑制热变形,除了降低机座热应变,提高了下死点精度,并确保冲压工件产品精度,延长机械寿命,并附有压力检出功能。
规格参数

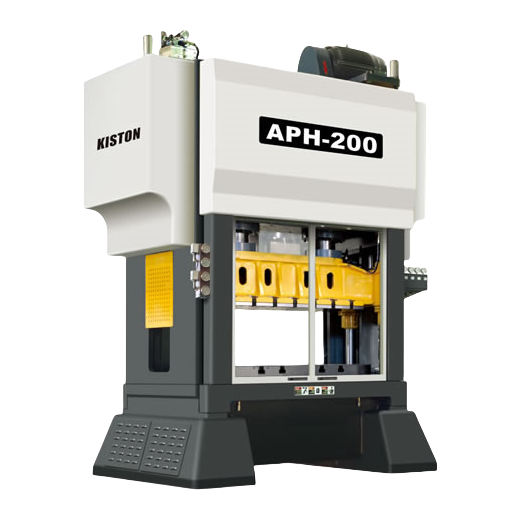

型式 | APH-125 | APH-200 | APH-300 | |
吨数 | ton | 125 | 200 | 300 |
行程 | mm | 30 | 30 | 30 |
每分钟行程数 | s.p.m | 150-700 | 150-600 | 150-400 |
下工作台尺寸 | mm | 1200x850 | 1700x950 | 2000x1000 |
下料孔 | mm | 1000x200 | 1300x250 | 1520x330 |
滑块面积 | mm | 1200x600 | 1700x700 | 2000x900 |
模高调整行程 | mm | 360-410 | 370-420 | 400-450 |
模高调整马达 | KW | 0.75 | 1.5 | 2.2 |
送料线高度 | mm | 195 | 200 | 210 |
主电机 | kw | 37 | 45 | 50 |
冲床精度 | 日本JIS冲床特级精度 |
详细配置
标准附属品 | 选择性附属品 |
电动式模高调整 | |
模高显示精度0.01mm | |
寸动定位功能 | |
电脑可记忆10组(套)模具加工资料 | |
三组批量控制 | 下死点精度检测器 |
二组误送检出 | 快速换模装置 |
连动单位具有0°及90°定位功能 | 高速送料机 |
主机正逆转装置 | 双头油压开卷机 |
油压式滑块固锁装置 | 整平机 |
润滑油冷却循环机 | 防震脚 |
分离式离合器/刹车 | 主机马达变频器控制 |
油压举模装置 | 前后隔音安全门 |
冲压控制器 | |
电机箱 | |
工具箱 | |
工具灯 |
